G.703 es un estándar que originalmente describía voz sobre redes digitales. Es pues, una recomendación de la CCITT que esta asociada con el estándar PCM. La conversión de voz analógica a digital, de acuerdo al estándar PCM requiere un ancho de banda de 64 kbps, resultado de esto la unidad básica para la G.703. Con base en esto, se pueden obtener los estándares T1 (1544 kbps) y E1 (2048 kbps) por ejemplo.
G.703 es pues la descripción eléctrica y funcional para otros estándares. Otras características, son descritas en otras recomendaciones de la serie G...

Características Físicas

G.703 puede ser transportada sobre cables balanceados (120 ohm TP) y desbalanceado (coax. 75 ohm). La versión balanceada, que trabaja a 64kbps, puede ser dividida en tres formas de transmisión: bi-direccional (4 cables), central-direccional (6/8 cables) and contra-direccional (8 cables).

Bi-Direccional
Esta es una versión de 4 cables. Cada dirección (transmisión, recepción) consiste en 2 cables trenzados, proveyendo así una señal balanceada. La información y el reloj son enviados en la misma dirección sobre los mismos cables. Esto hace la bi-direccionalidad.





La Codificación de bits es hecha en tres pasos:

-Paso 1: Un 1 binario es remplazado por 1100 y un 0 por 1010.
-Paso 2: Se convierte en una señal de tres estados (AMI) al alternar la polaridad de bloques consecutivos.
-Paso 3: Se convierte a AMI erróneo. Cada octavo bloque la polaridad es alternada. El bloque erróneo marca el último bit del octeto.

Contra-Direccional
Esta es siempre una versión a 8 cables, los cuales el par de transmisión recepción, y dos pares para las señales de reloj. Todas las señales de reloj son recibidas en el DTE. Esto significa, que todas las señales de reloj son generadas en el DCE.

La técnica de modulación usada es AMI



Velocidades mayores 64 kbps

Todas las otras velocidades mayores a 64kbps, usan un diferente esquema de codificación y un ancho de pulso diferente, así como los voltajes para las marcas y los espacios pueden ser diferentes.

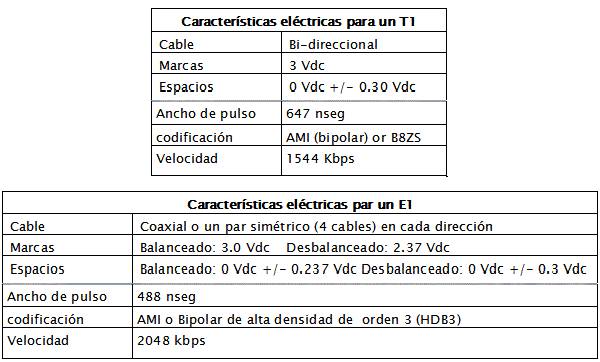

Una vista rápida de los más comúnmente usados son:





E1

" El formato de trama CCITT es adoptado por la mayoría de los países europeos y del resto del mundo. Opera a una velocidad básica 2048 kbps.
" Este formato esta en uso en muchos países actualmente.
" Esta reglamentado por las recomendaciones G.704 o G.732
G.704: Synchronous Frame Structure (Estructura de la trama síncrona)
G.732: Characteristics of Primary PCM (Características de PCM primario)
" El multiplexaje funciona a 2048 Kbps
" La trama estándar esta compuesta por 32 TS, en donde cada TS esta constituido por 8 bits. Una multitrama consiste de 16 tramas numeradas de 0 a 15.
" Los TS están numerados de 0 a 31. El TS 0 es usado:
Sincronización
Envío de alarmas
Uso para carrie internacional
" El time slot 16 es usado para transmitir información de señalización asociada al canal (CAS: Chanel asociated signals). Es de anotar que la G.732 no define las señales a transmitir, solo el transporte de estados sobre la trama G.732.
" Como sea, la G.704 reconoce la necesidad de señalización del canal común y permite la "transparencia" de punto a punto en el transporte del time slot 16.



T1

Se basa en la multiplexación de 24 canales telefónicos.
Muestreados a la frecuencia de 8kHz, se realiza a la velocidad de 8,000bps.
Cada muestra se codifica con 7 bitios seguidos de un octavo de señalización.
El alineamiento de trama se efectúa añadiendo un bit al final de los 24 canales.
La totalidad de la trama viaja a 1,544Mbps:
8*10^3 kHz * (8+24) + 1 = 1,544 Mbps
Velocidad de transmisión, (bit rate: velocidad de bit).
Tiempo que transcurre entre dos muestras sucesivas del mismo canal telefónico es de 125µs.
En 125µs se deben muestrear todos los canales telefónicos:
8*24=192+1bit de señalización=193 bitios.
Duración de un bit: 125µs/193bitios=0.647668393µs.
Número de bitios transmitidos por segundo:
1s/0.647668393*10^-6=1,544Mbps

Portadora D4 y alarmas

AIS (Alarm Indication Signal) CFA
El AIS es también conocido como señal "Keep Alive" o señal "Blue Alarm". Consiste en una señal no tramada compuesta solo por 1 enviada para mantener la continuidad de la transmisión. La señal AIS CFA es declarada cuando ambos estados el AIS y el RED CFA persisten simultáneamente.

OOF (Out-Of-Frame) condición
Ocurre cuando quiere que la red, o el equipo DTE detectan errores en el patrón de la trama entrante. Dependiendo del equipo, esto puede ocurrir cuando 2 de 4, 2 de 5, o 3 de 5 bits de la trama son erróneos. Una nueva trama borra la condición de OOF.

Red CFA (Carrier Failure Alarm)
Ocurre tras la detección de continuos OOF, condición para 2.5 segundos. Este estado de alarma es cancelado cuando no suceden condiciones de OOF por al menos 1 segundo.

Yellow CFA (Carrier Failure Alarm)
Cuando un equipo Terminal/Red genera un estado RED CFA, este transmite una "Yellow Alarm" en dirección opuesta.
Una "Yellow Alarm" es transmitida al establecer el Bit #2 de cada TS 0 en 0 (zero), estado de espacio para un equipo de tipo D4. Para equipos ESF, una "Yellow Alarm" es transmitido al enviar un patrón representativo de 16 bits, compuesto por 8 marcas (1) seguido de 8 espacios (0) en los bits de datalink. Este es transmitido por al menos un segundo.

LOS (Loss Of Signal)
Una condición LOSS es declarada cuando no han sido detectados pulsos (100 a 250 rate).
